斯太尔王双后桥水罐消防车 |
|
|
水罐 |
|
|
15000L |
|
|
中大型企业，武警消防队， 重型消防车，扑灭木材等一般物质起火 |
|
|
第二十一册 (2010年第二册)第190页点击查询 |
|
|
第205批，点击查询 | | |
| 车型概述： |
|
斯太尔王水罐消防车是我厂采用中国重汽原装二类底盘斯太尔王ZZ1256M4646C基础上改装而成，整车结构紧凑，动力性能好，车速高，具有全套消防功能，上装箱体的上装骨架全部采用引进欧洲技术生产的铝合金型材制造，整车的重量减少，机动性能和整车载重量提高。除了装备消防水泵及器材以外，还设有较大容量的贮水罐及水枪、水炮等。可将水和消防人员输送至火场独立进行扑救火灾。也可以从水源吸水直接进行扑救，或向其他消防车和灭火喷射装置供水。在缺水地区也可作供水、输水用车，主要适用于大中城镇、武警消防大队等单位的一般物质灭火。 |
| 整车参数： |
|
整车型号 |
|
底盘型号 |
ZZ1256M4646C |
|
质量参数 (kg) |
额定装载质量 |
15000 |
外形尺寸 |
10025×2500×3420 |
|
整车整备质量 |
13100 |
厢体尺寸 |
|
|
最大总质量 |
28550 |
轴距 |
4325+1350,4600+1350 |
|
发动机参数
|
型号 |
WD615.92 |
生产厂家 |
中国重型汽车集团有限公司 |
|
功率 |
196/266马力 |
排量 |
9726 |
|
排放标准 |
GB17691-2005第Ⅲ阶段,GB3847-2005
|
|
准乘人数 |
2+4 |
最高车速 |
90km/h |
钢板弹簧片数 |
9/12,10/12,10/- |
|
轮胎 |
11.00-20,12.00-20 |
前悬 |
1560 |
后悬 |
2790 |
|
轴荷 |
6980/21570(并装双轴) |
前轮距 |
1939,1958 |
后轮距 |
1800/1800,1830/1830 |
| 其他 |
罐体总容积：15.00立方米，水罐尺寸4400×2380×1450mm，仅采用WD615.92(WD615.93)型发动机。 | |
| 专用功能： |
|
驾驶室说明 |
平头全金属封闭式驾驶室，乘员室前部与驾驶室连通，双排座，四开门，全景曲面式挡风玻璃。 |
|
罐体 |
采用优质碳钢材料，焊接式结构，内设纵，横防荡板，经高科技防腐处理。可选用不锈钢材料。 |
|
泵房 |
中置或者后置泵，泵房左右两侧、器材箱左右侧均有新款易拉高强度铝合金卷帘门。 |
|
器材箱 |
采用引进欧洲技术生产的铝合金型材内藏式塔接技术制造，全卯接结构。 |
|
电气配置 |
驾驶室顶部前端为长排警灯，车身后配有24V、60W火场照明灯一只，车辆两侧上方各配有红蓝相配的爆闪灯，下方安装安全标志灯，乘员室、器材箱、 泵房内均装有照明灯，加装有100W警报器，回转警灯开关、通讯设备预备接口。 |
|
专用功能
|
水罐容量（L） |
15000L |
|
消 防 炮 |
型号 |
SP60型消防水炮 |
射程 |
水≥60m/1.0MPa |
|
消 防 泵（常压泵）
|
型号 |
BS60型 |
额定流量 |
60L/s |
|
额定压力 |
1.0MPa |
引水时间 |
≤35s（7m吸深） |
消 防 泵（
中低压泵） |
型号 |
CB20.10/30.60 |
引水时间 |
≤50s（7m吸深） |
| 低压流量 |
60L/s/1.0MPa |
中压流量 |
30L/s/2.0MPa | |
| 消防器材配备： |
|
消
防
器
材
|
序号 |
名称 |
数量 |
型号 |
|
1 |
135×4米吸水管总成 (内扣) |
|
2 |
|
2 |
135吸水管扳手 |
|
2 |
|
3 |
135滤水器(内扣) |
|
1 |
|
4 |
三分水器（卡式） |
|
1 |
|
5 |
135卡式集水器 |
|
1 |
|
6 |
直流水枪 |
QZ19 |
1支 |
|
7 |
直流开花水枪 |
QZH19 |
1支 |
|
8 |
直流开关水枪 |
QZG19 |
1支 |
|
10 |
∮65水带（聚氨酯、配卡式接口、20米 / 盘）16型 |
|
8盘 |
|
11 |
∮80水带（聚氨酯、配卡式接口、20米 / 盘）16型 |
|
4盘 |
|
12 |
水带护桥 |
|
1副 |
|
13 |
水带挂钩 |
|
1只 |
|
14 |
水带包布 |
|
1只 |
|
15 |
内扣式异径接口 |
KJ50/65 |
1只 |
|
16 |
内扣式异径接口 |
KJ65/80 |
1只 |
|
17 |
65扣/65雄异径接口 |
KX65/65 |
1只 |
|
18 |
65扣/80雄异径接口 |
KX65/80 |
1只 |
|
19 |
80扣/65雄异径接口 |
KX80/65 |
1副 |
|
20 |
80扣/80雄异径接口 |
KX80/80 |
1副 |
|
21 |
地上拴扳手 |
|
1 |
|
22 |
地下拴扳手 |
|
1 |
|
23 |
消防桶 |
|
只 |
|
24 |
消防掀 |
|
张 |
|
25 |
消防板斧 |
|
把 |
|
26 |
消防腰斧 |
|
把 |
|
27 |
铁挺 |
|
根 |
|
技术文件
|
1 |
消防车使用说明书 |
|
1 |
|
2 |
合格证 |
|
1 |
|
4 |
汽车底盘使用说明书 |
|
1 |
|
6 |
消防泵使用说明书 |
|
1 |
|
7 |
质量保修卡 |
|
1 |

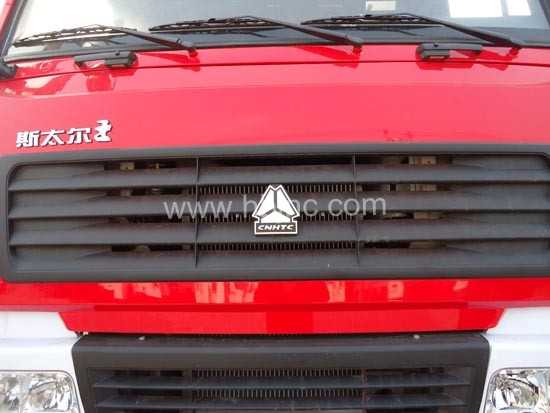

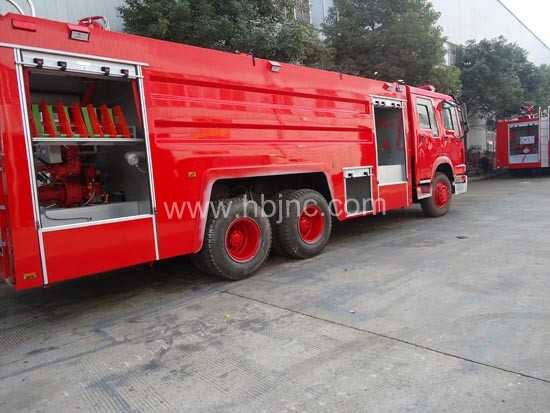

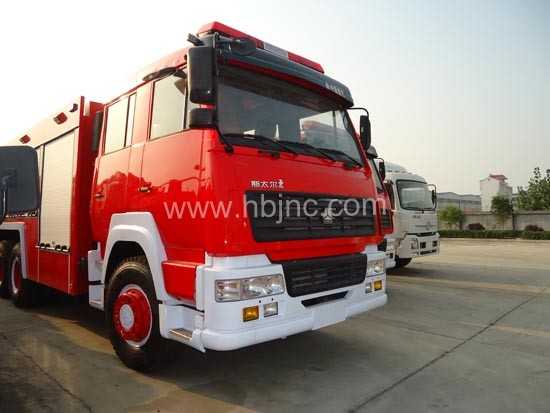

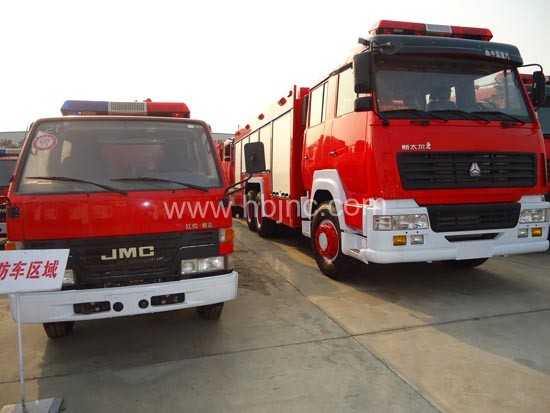

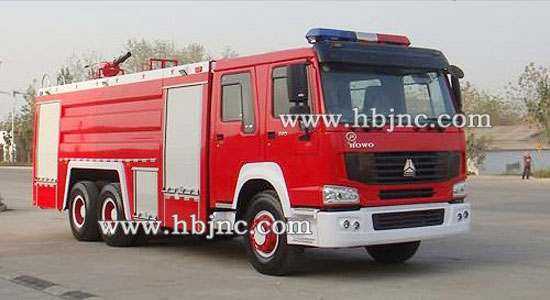

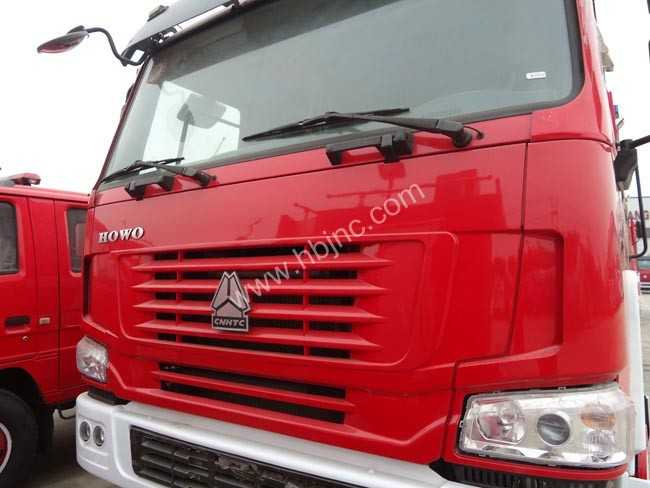

多方位图：
斯太尔王后双桥消防车是采用斯太尔王双桥二类底盘生产而成，是集器材厢，罐体采用一体式结构，这种特种消防车罐体制作精良，防腐性能好，是一款理想的主战消防车。消防车的射程可达到65米以上，通常可选装常压泵cb10/60，是一款理想的消防主战车。 |
