水罐 |
|
|
8000L |
|
|
中大型企业，武警消防队，重型消防车，扑灭木材等一般物质起火 |
|
|
第二十二册 (2010年第三册)第224页点击查询 |
|
|
第229批，点击查询 | | |
| 车型概述： |
|

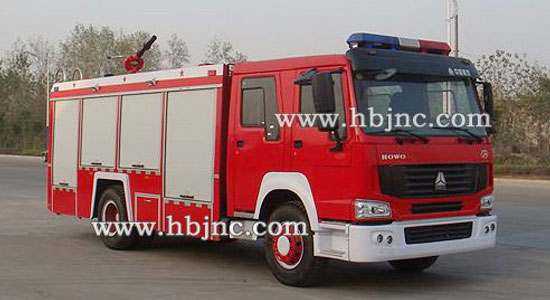

斯太尔王水罐消防车是我厂采用中国重汽原装二类底盘斯太尔王ZZ1166M4616C1基础上改装而成，整车结构紧凑，动力性能好，车速高，具有全套消防功能，上装箱体的上装骨架全部采用引进欧洲技术生产的铝合金型材制造，整车的重量减少，机动性能和整车载重量提高。除了装备消防水泵及器材以外，还设有较大容量的贮水罐及水枪、水炮等。可将水和消防人员输送至火场独立进行扑救火灾。也可以从水源吸水直接进行扑救，或向其他消防车和灭火喷射装置供水。在缺水地区也可作供水、输水用车，主要适用于大中城镇、武警消防大队等单位的一般物质灭火。 |
| 整车参数： |
|
整车型号 |
|
底盘型号 |
ZZ1166M4616C1 |
|
质量参数 (kg) |
额定装载质量 |
8000 |
外形尺寸 |
8670×2500×3400 |
|
整车整备质量 |
10550 |
厢体尺寸 |
|
|
最大总质量 |
19000 |
轴距 |
4600 |
|
发动机参数
|
型号 |
WD615.92 |
生产厂家 |
中国重型汽车集团有限公司 |
|
功率 |
196/266马力 |
排量 |
9726 |
|
排放标准 |
GB17691-2005国Ⅲ,GB3847-2005
|
|
准乘人数 |
2+4 |
最高车速 |
85km/h |
钢板弹簧片数 |
9/9+6 |
|
轮胎 |
11.00-20,11.00R20,12.00-20,12.00R20 |
前悬 |
1560 |
后悬 |
2400 |
|
轴荷 |
6000/13000 |
前轮距 |
1939,1958 |
后轮距 |
1800,1830 |
其他 |
水罐容积：8.0
立方米，水罐尺寸：2731×2350×1265mm，仅采用WD615.92型发动机，后伸：110mm。 | |
| 专用功能： |
|

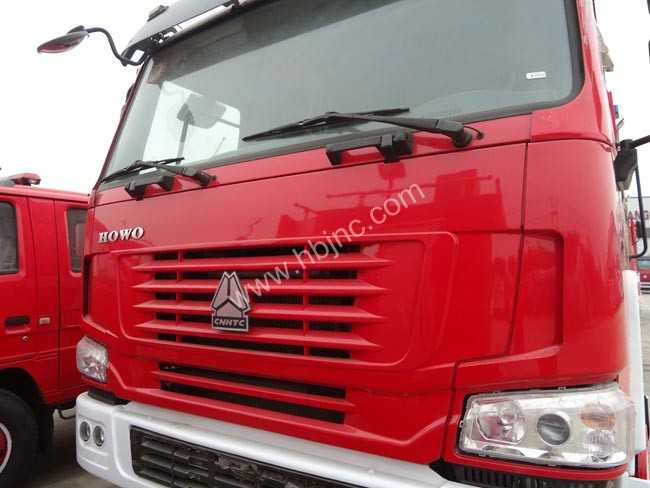

驾驶室说明 |
平头全金属封闭式驾驶室，乘员室前部与驾驶室连通，双排座，四开门，全景曲面式挡风玻璃。 |
|
罐体 |
采用优质碳钢材料，焊接式结构，内设纵，横防荡板，经高科技防腐处理。可选用不锈钢材料。 |
|

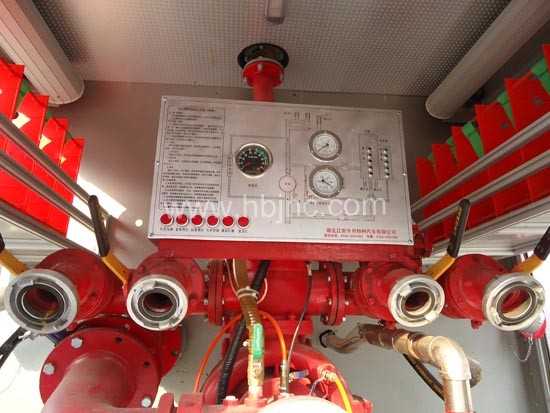

泵房 |
中置或者后置泵，泵房左右两侧、器材箱左右侧均有新款易拉高强度铝合金卷帘门。 |
|
器材箱 |
采用引进欧洲技术生产的铝合金型材内藏式塔接技术制造，全卯接结构。 |
|
电气配置 |
驾驶室顶部前端为长排警灯，车身后配有24V、60W火场照明灯一只，车辆两侧上方各配有红蓝相配的爆闪灯，下方安装安全标志灯，乘员室、器材箱、 泵房内均装有照明灯，加装有100W警报器，回转警灯开关、通讯设备预备接口。 |
|
专用功能
|
水罐容量（L） |
8000L |
|
消 防 炮 |
型号 |
SP60型消防水炮 |
射程 |
水≥60m/1.0MPa |
|
消 防 泵（常压泵）
|
型号 |
BS60型 |
额定流量 |
60L/s |
|
额定压力 |
1.0MPa |
引水时间 |
≤35s（7m吸深） |
消 防 泵（
中低压泵） |
型号 |
CB20.10/30.60 |
引水时间 |
≤50s（7m吸深） |
| 低压流量 |
60L/s/1.0MPa |
中压流量 |
30L/s/2.0MPa | |
| 消防器材配备： |
消
防
器
材
|
序号 |
名称 |
数量 |
型号 |
|
|
1 |
135×4米吸水管总成 (内扣) |
|
2 |
|
|
2 |
135吸水管扳手 |
|
2 |
|
|
3 |
135滤水器 (内扣) |
|
1 |
|
|
4 |
三分水器（卡式） |
|
1 |
|
|
5 |
135卡式集水器 |
|
1 |
|
|
6 |
直流水枪 |
QZ19 |
1支 |
|
|
7 |
直流开花水枪 |
QZH19 |
1支 |
|
|
8 |
直流开关水枪 |
QZG19 |
1支 |
|
|
10 |
∮65水带（聚氨酯、配卡式接口、20米/ 盘）16型 |
|
8盘 |
|
|
11 |
∮80水带（聚氨酯、配卡式接口、20米/ 盘）16型 |
|
4盘 |
|
|
12 |
水带护桥 |
|
1副 |
|
|
13 |
水带挂钩 |
|
1只 |
|
|
14 |
水带包布 |
|
1只 |
|
|
15 |
内扣式异径接口 |
KJ50/65 |
1只 |
|
|
16 |
内扣式异径接口 |
KJ65/80 |
1只 |
|
|
17 |
65扣/65雄异径接口 |
KX65/65 |
1只 |
|
|
18 |
65扣/80雄异径接口 |
KX65/80 |
1只 |
|
|
19 |
80扣/65雄异径接口 |
KX80/65 |
1副 |
|
|
20 |
80扣/80雄异径接口 |
KX80/80 |
1副 |
|
|
21 |
地上拴扳手 |
|
1 |
|
|
22 |
地下拴扳手 |
|
1 |
|
|
23 |
消防桶 |
|
只 |
|
|
24 |
消防掀 |
|
张 |
|
|
25 |
消防板斧 |
|
把 |
|
|
26 |
消防腰斧 |
|
把 |
|
|
27 |
铁挺 |
|
根 |
|
技术文件
|
1 |
消防车使用说明书 |
|
1 |
|
|
2 |
合格证 |
|
1 |
|
|
4 |
汽车底盘使用说明书 |
|
1 |
|
|
6 |
消防泵使用说明书 |
|
1 |
|
|
7 |
质量保修卡 |
|
1 | |
重汽斯太尔单桥8吨水罐消防车,主要组成部分有容罐,器材箱,消防泵,消防炮,以及电器系统,传动系统等.该车是一款优良的城市嘛战消防车,重汽豪沃单桥8吨水罐消防车专用性能： 1 消防炮 型号：PL48两用消防炮 流量：48L/S/1.0 Mpa,泡沫射程≥55m/1.0Mpa,2 消防泵（上海产中低压泵）型号：CB20.10/30.60,低压流量：60L/S/1.0Mpa,中压流量：30L/S/2.0 Mpa,重汽斯太尔消防车具有选进技术,反应快速,操作方便,载液量大等特点,可选装消防器材,抢险器材,防护设备,在特殊的地区还可添加泵房预热装置,该车总体布局及结构可根据用户要求定单设计,更多详情请来电厂家直销热线:15271327707邹经理.
