专用功能 |
最大作业高度 |
14m |
最大作业幅度 |
5.5m |
|
工作斗额定载荷 |
200kg |
回转角度 |
360 |
|
回转速度 |
0~2r/min |
额定起吊质量 |
1000kg |
|
最大起吊高度 |
5300mm（选装） |
前吊伸出长度 |
1200mm |
|
作业臂功能 |
上作业臂长度 |
5400mm |
|
下作业臂长度 |
5000mm |
|
小作业臂长度 |
1100mm |
|
支腿功能 |
单支腿伸出长度 |
815mm |
|
两只腿伸出长度 |
3550mm |

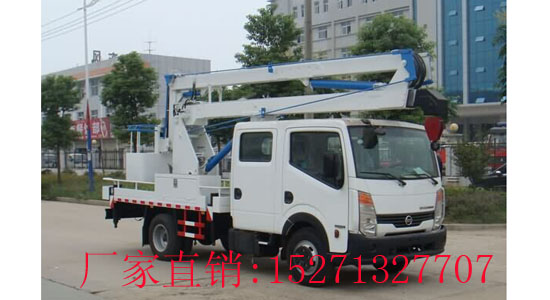

东风日产14米高空作业车,采用国际领先的东风日产底盘加装三节折臂液压举升专用装置,环保项达到国家机动车第四阶,
随车配备国产,进口换向阀及液压油缸,操作灵活方便,液压系统实现上下车互锁,过载保护,油缸安全自锁.
支腿与工作臂互锁,安全可靠,防止误操作
H型支腿,跨距大,稳定性好,支腿即可独立伸缩,又可联动,装有支腿报闪灯,用于作业时支腿示廊,发出光报警信号
载人工作斗自动调平,外置拉杆强制平衡,
|
【主要技术参数】 |
|
产品商标 |
江特牌 |
公告批次 |
230 |
|
产品名称 |
东风日产14米三节臂高空作业车 |
产品型号 |
JDF5050JGKZN4型高空作业车 |
|
总质量(Kg) |
5495 |
罐体容积(m3) |
|
|
额定载质量(Kg) |
|
外形尺寸(mm) |
6800×1990×2995 |
|
整备质量(Kg) |
5105 |
货厢尺寸(mm) |
×× |
|
额定载客(人) |
|
准拖挂车总质量(Kg) |
|
|
驾驶室准乘人数(人) |
3+3 |
载质量利用系数 |
|
|
接近角/离去角(°) |
22/13 |
前悬/后悬(mm) |
1070/2001 |
|
轴数 |
2 |
轴距(mm) |
3349 |
|
轴荷(Kg) |
1895/3600 |
最高车速(Km/h) |
95 |
|
其它 |
前伸:380mm;侧面防护及后下部防护装置材料材质:Q235,连接方式:焊接或螺栓连接;后下部防护装置断面尺寸(宽×高):30×180(mm),后下部防护装置离地高度:470mm. |
|
【底盘技术参数】 |
|
底盘型号 |
ZN1050B5ZM |
底盘名称 |
载货汽车底盘 |
|
商标名称 |
日产(NISSAN)牌 |
生产企业 |
郑州日产汽车有限公司 |
|
外形尺寸(mm) |
5954×1890×2237 |
轮胎数 |
6 |
|
接近角/离去角(°) |
22/19 |
轮胎规格 |
7.00R16LT 12PR |
|
钢板弹簧片数 |
6/5+5 |
前轮距(mm) |
1568 |
|
燃料种类 |
柴油 |
后轮距(mm) |
1458 |
|
排放标准 |
GB17691-2005国Ⅳ,GB3847-2005 |
|
发动机型号 |
发动机生产企业 |
排量(ml) |
功率(Kw) |
|
ZD30D13-4N |
东风轻型发动机有限公司 |
2953 |
96 | |
